[Port 입력 예제 : 스위치의 종류]

지금까지 LED를 이용하여 특정 포트에 전기 신호를 "출력"하는 실습을 해보았는데요,
이번엔 반대로 특정 포트로부터 전기 신호를 "입력" 받는 실습을 해보겠습니다.

전기 신호를 입력받는다는 것은, 해당 핀의 값이 1인지 0인지, 즉, 전기적으로
5v(Logic HIGH)인지 0v(Logic LOW)인지 체크한다는 것을 의미하며, 이를 이용하면
스위치가 눌렸을 때 작업이 시작되는 등의 유용한 기능들을 구현할 수 있게 됩니다.

그럼 이제부터 스위치가 눌렸을 때 이를 탐지하여 LED에 불을 켜는 실습을 해볼텐데요,
우선 스위치의 종류에 대해 알아 보겠습니다.

아래의 스위치들은 모두 디바이스 마트의 "스위치" 카테고리에서 구매할 수 있습니다.
(http://devicemart.co.kr/goods/list.php?category=003005)

* 푸쉬버튼 스위치 (Push Button Switch)

- 버튼이 눌릴 때마다 ON/OFF 상태가 변경되는 스위치입니다.
- 즉, 버튼이 한 번 눌러 ON 상태가 되면, 스위치가 다시 한 번 눌리기 전까지 상태를 계속 유지하게 됩니다.

* 택트 스위치 (Tack Switch)

- 버튼을 누르고 있을 때만 ON이 유지되는 스위치입니다.
- 즉, 버튼에서 손을 떼면 스위치가 원상복귀됨과 동시에 OFF로 전환됩니다.
- 택트 스위치는 리셋이나 조이스틱 버튼과 같은 장치에 적합합니다.

* 토글 스위치 (Toggle Switch)

- 레버를 움직임으로써 ON/OFF 상태를 변경할 수 있는 방식의 스위치입니다.

* 슬라이드 스위치 (Slide Switch)

- 토글 스위치와 비슷하지만, 밀어 움직이는 방식의 버튼이 사용됩니다.
- 우리가 실습에 사용 할 스위치입니다.

* 딥 스위치 (DIP Switch)

- 슬라이드 스위치가 여러개 연결된 것과 같습니다.
- 비트 배열과 같이 여러 값들을 하나의 스위치로 제어하고자할 때 유용합니다.

이처럼 여러 방식의 스위치들 중 실습에 적합한 스위치를 선택하면 됩니다.
단, 스위치를 구매할 때엔 빵판에 맞지 않는 형태 혹은 크기의 스위치가 많으니
잘 알아본 후에 구매하시기 바랍니다.

이번 실습에 사용 될 스위치는 슬라이드 스위치로서 구매 주소는 다음과 같습니다.

http://devicemart.co.kr/goods/view.php?seq=14570
짧은 주소 : http://bit.ly/XGFNe0

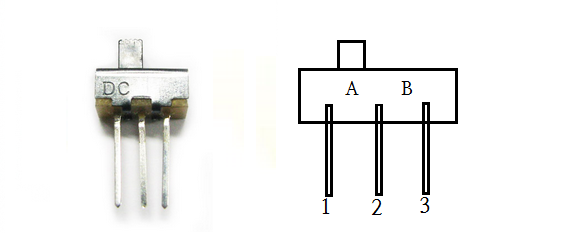

슬라이드 스위치의 구조는 단순한데, 다음 그림과 같이 스위치를 A쪽에 놓으면
1번과 2번 핀이, 그리고 B쪽에 놓으면 2번과 3번 핀이 서로 연결되는 원리입니다.
