[빵판(Bread Board)을 사용해 봅시다.]

MCU에 추가적인 소자나 장치를 연결하려면 많은 수의 점퍼선을 이용하거나,
인두기를 이용하여 기판 위에 납땜을 하는 과정을 거쳐야 합니다.

하지만 점퍼선을 많이 사용하는 것에는 결국 한계가 있으며, 납땜 과정은 초보의
입장에서 매우 번거롭고, 인두기, 납, 기판 등의 추가적인 장비들을 필요로 합니다.
그리고 이 같은 환경이 때론 MCU 프로그래밍 자체에 집중할 수 없게 만들어 버립니다.

이에 다음과 같이 생긴 빵판(Bread Board)이라는 장비를 이용하여 납땜과정 없이
쉽게 주변 회로를 구성하는 방법을 소개해 드립니다.

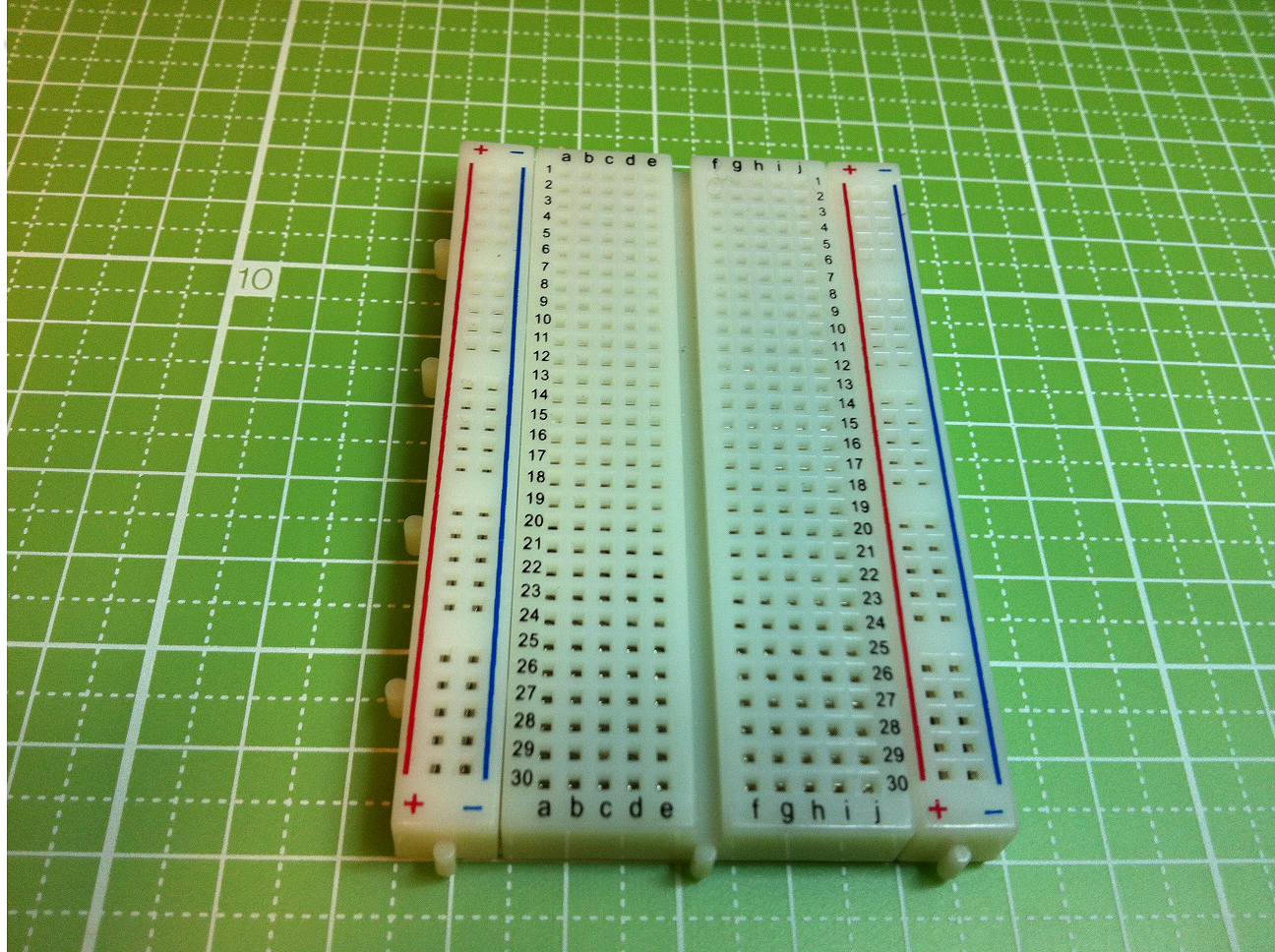

빵판엔 전선이나 핀을 꼽을 수 있는 작은 구멍들이 일정 규칙에 따라 위치하고 있습니다.
보통 세로로 긴 줄은 하나의 길로 연결되어 플러스(VCC)나 마이너스(GND) 전원을
입력하는 데 사용합니다. 위에서 빨간색과 파랑색으로 표시된 부분이 이에 해당합니다.
그리고 가로로 연결 된 줄들이 장치들을 연결 할 때 사용됩니다.
위에서 1~30까지의 숫자가 양쪽으로 적힌 가운데 부분이 이에 해당합니다.

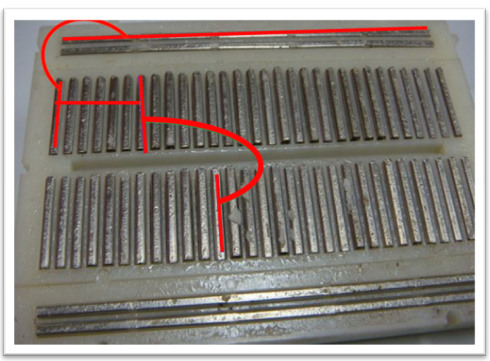

빵판의 상판을 드러내어 내부를 들여다 보면 가로/세로 라인이 다음과 같이
도체로 연결되어 있음을 알 수 있습니다.

빵판을 사용할 때엔 위의 그림에 보이는 선처럼, 여러 개의 전선을 이어나가며
소자와 소자 사이를 연결합니다. 그리고 실험을 마친 후에는 구성해던 회로를 분해하여
또 다른 회로를 구성 할 준비 상태로 되돌릴 수 있습니다.

시중에 판매되는 빵판의 크기는 매우 다양하며, 구성하고자 하는 회로의 크기에 맞게 구매하시면 됩니다.
그리고 만약 빵판의 공간이 부족하다면, 두 개 이상의 빵판을 서로 연결하여 사용하기도 합니다.

간단한 실험에는 작은 빵판으로도 충분하며, 크고 복잡한 회로를 구성 할 경우엔 큰 빵판 내지는
여러 개의 작은 빵판이 필요해 집니다.

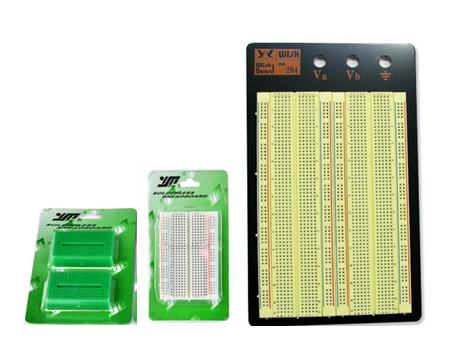

다음은 제가 추천해드리는 빵판 제품들입니다.

[아주 작은 빵판 (2개 2,500원)]
http://devicemart.co.kr/goods/view.php?seq=32283

[작은 빵판 (2,500원)]
http://devicemart.co.kr/goods/view.php?seq=32304

[큰 빵판 (19,500원)]
http://devicemart.co.kr/goods/view.php?seq=13701

이러한 제품을 빵판(Bread Board)라고 부르는 이유는, 오래 전 이러한 제품이 없던 시절에
간단한 회로를 구성하기 위해 빵을 자르는 도마 위에 부품이 연결되어야 할 자리에 못이나
압정을 망치질한 후 서로를 연결하던 작업으로부터 유래되었기 때문이라고 합니다.

<빵판에 회로를 만드는 구타>
